AMAÇ
Tek bağımsız bölümden oluşan katlı villalarda yaşam kalitesinin arttırılması amacıyla insanların ve yüklerin güvenli bir şekilde katlar arasında ulaşımı temin edecek şekilde tasarlanmıştır.
UYGULAMA ALANI
Tek bağımsız bölümden oluşan tüm katlı villarda 4 durağa kadar uygulanabilen dahili tip bir sistemdir.
KALİTE
Uzun yıllar edinilmiş olan tecrübe birikimiye özgün olarak kaliteden taviz verilmeden 2006/42/AT direktifi şartları uygulanarak yüksek güvenirlikli ve aynı zamanda konut estetiğine uygun olarak tasarımlanarak imalatı ve uygulaması yapılmış olan VDTF-1121 model kapalı tip platform asansörüdür.
TEKNİK TANIM
Makine-Motor:
- Flanşlı kapalı tip redüktörlü,
- 1.1 kW. gücünde motor,
- Disk fren tertibatlı,
Kabin ve İskelet :
- Kabin içten içe genişlik 70 cm, derinlik 90 cm,
- Kabin girişi optik tarayıcılı boy fotoselli,
- Sağ, sol ve arka duvar darbelere ve çizilmelere dayanıklı düz yada desenli tip 6 mm kalınlığında kompakt lamine kaplamalı,
- Arka duvar yarım boy aynalı,
- Arka duvarda çift sıralı el tutamağı,
- Taban laminant parke kaplamalı,
- Kumanda panelli,
- Harici tip duvar tipi acil telefonlu,
- Enerji kesilmelerinde acil aydınlatma ve alarm sistemli,
- Led’li spot aydınlatmalı,
- Sessiz çalışan kabin üstü saptırma makaralı,
- Paraşüt fren tertibatlı,
- Aşınmalara karşı mukavim polietilen ray patenli,
Kumanda Panosu:
- Harici tip kapaklı kumanda panosu (50 x 60 cm)
- Giriş gerilimi 220 v. 50 hz.
- Motor sürücülü (inverter)
Kat Kapısı :
- Yarım otomatik elle açılan tipli,
- 40 cm x 160 cm ebadında geniş lamine camlı,
- Freforje kapı camı çerçeveli,
- Ferforje tip kapı kollu,
- Tercih edilebilen elektrstatik boyalı
Kuyu Boşluğu :
Bütün katlarda aynı izdüşümde olacak şekilde
Kuyu genişliği 125 cm,
Kuyu derinliği 125 cm toplam 1.5 m² alan ölçülerine uygun olmalıdır.
Hızlı kurulum amacıyla modüler olarak tasarımlanmış konstrüksiyon Tamamen civatalı montaj
Avantajlar:
- Konut içinde fazla yer işgal etmez,
- Konutun her yaştaki kesimin tüm katlarda yaşama imkanını sağlar,
- Konutun hem mali değerini hem de pazarlama için rekabet gücünü arttırır,
- 220 v. gerilimle çalışıyor olması faz+nötr+toprak hattının yeterli olduğundan farklı bir elektrik tesisatı uygulaması yapılmasına gerek duyulmaz.
- Enerji sarfiyatı, bir ütü veya elektrikli fırına göre daha az olmasından dolayı ekonomik kullanım sunar,
- İnverterli sistem olması sebebiyle, hem yumuşak kalkış ve duruş yapar, hem de tam kat seviyesi durur,
- Uygun kapasitedeki alternatif güç kaynağı üzerinden (UPS, Güneş enerjisi vb.) çalıştırma imkanı sağlar,
- 2006/42/AT direktifleri kapsamı gereklerine göre imal edilip montajı yapılması sebebiyle normal asansör statüsünde olmadığından iskan için asansör tescili gerektirmez,
- Makine dairesi ve kuyu dibi gereksinimi olmadığından mimari yapının estetiğini bozacak herhangi bir harici yapılanmaya gerek duyulmaz,
Konut içi estetiğine uygun
Genel Görünüm

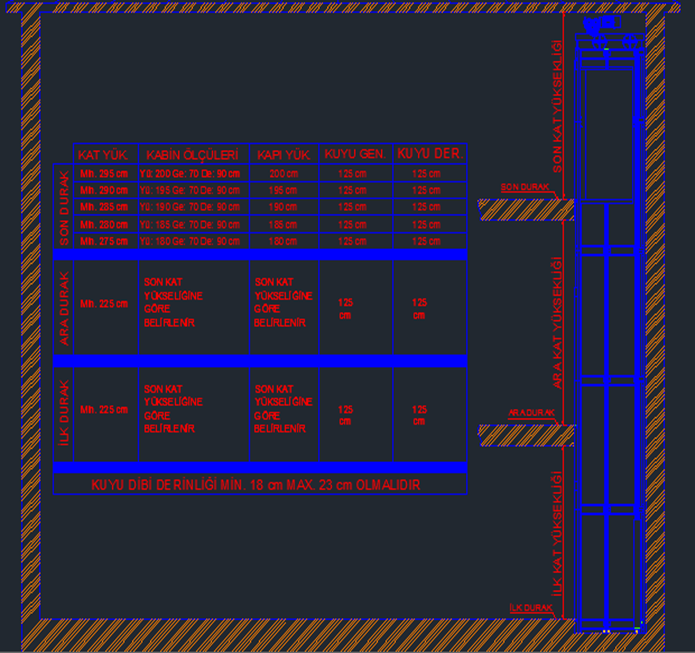

Ölçülendirme
VDTF-1121 TİPİ STANDART TEKNİK ÖZELLİKLER
Durak sayısı : 2 veya 3 veya 4
Taşıma kapasitesi : 2 kişi / 200 kg.
Kabin hızı : 0,15 m/sn
Motor gücü: 1,1 kW.
Kumanda panosu : Normal kumandalı, VVVF motor sürücülü (İnverterli)
Kat kapısı:
Kat Kapısı
- Elle açılan yarım otomatik
- 40 cm x 160 cm ebadında geniş lamine camlı,
- Freforje kapı camı çerçeveli,
- Ferforje tip kapı kollu,
- Tercih edilebilen elektrstatik boyalı
Kabin
- Kabin içten içe genişlik 70 cm, derinlik 90 cm,
- Sağ, sol ve arka duvar darbelere ve çizilmelere dayanıklı düz yada desenli tip 6 mm kalınlığında kompakt lamine kaplamalı,
- Arka duvar yarım boy aynalı,
- Arka duvarda çift sıralı el tutamağı,
- Taban laminant parke kaplamalı,
- Kumanda panelli,
- Harici tip duvar tipi acil telefonlu,
- Enerji kesilmelerinde acil aydınlatma ve alarm sistemli,
- Led’li spot aydınlatmalı,
- Sessiz çalışan kabin üstü saptırma makaralı,
- Paraşüt fren tertibatlı,
- Aşınmalara karşı mukavim polietilen ray patenli,
Kuyu yapısı
- Modüler tip
- Civata montajlı
- Özel imalat profillerden oluşur.
